灰斗气化板气化槽介绍
郑州冠德机械制造料仓灰斗气化装置气化板,包括碳化硅气化板、不锈钢气化板、气化板气化槽等气化装置,常用型号QHB300×150气化板材质碳化硅,由橡胶密封圈和金属壳体充气箱槽组成,料仓气化装置气化板为料仓灰斗、锥底料库的辅助件,接通经过预热的气化风使粉状物料流态化,增加物料的流动性,使物料卸料流畅,避免搭桥起拱。
冠德QHB气化板组成及特点

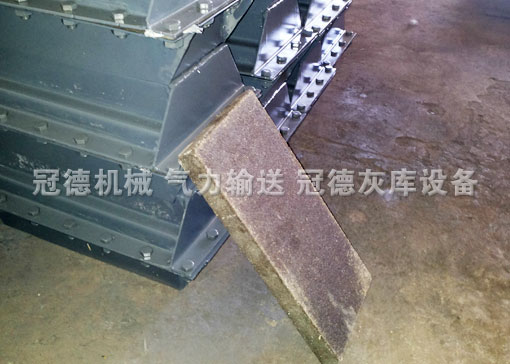

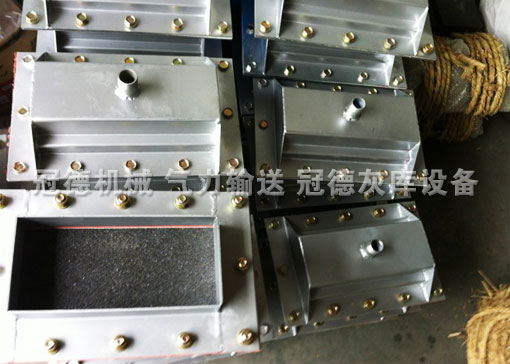

气化装置由碳化硅颗粒烧结成形的气化板和箱壳、连接法兰组成;气化板具有良好的透气性和耐磨性,槽体表面采用酸洗镀锌,槽体为一次成形,采用模压工艺,箱体及连接处保证密封不漏气,外形美观;组装前进行整形调整,消除所有焊接变形及其内应力,保证其底面及法兰连接面光滑平直;抗氧化不易生锈,气化板与箱槽采用耐高温封胶组装,气化板材质为SiC,强度高。
冠德灰斗气化板气化槽用途
气化槽为灰库料仓、灰斗、平底料库、锥底料库的辅助件,灰库粉料仓气化装置可防止物料排料不畅或堵塞,保证下料连续稳定安全运行,主要用于电除尘器灰斗侧部、各种粉、粒料储仓料斗侧部、灰库的库底等。
郑州冠德QHB气化板气化槽技术参数
气化板孔隙率:37.9%
抗压强度:67.7MPa
抗折强度:27.3MPa
气化空气量:0.17Nm3/min块(QHB300×150气化板气化槽)
透气孔:41-56μm
透气度:3.6-10.0m3/min2·h·mmH2O
透气性:0.8m3/m2·min(压力2kPa)
气化板密度:2.22g/cm3
气化板材质:SiC
SiC气化板耐温:>400℃
气化板气化槽尺寸:150×300mm、175×300mm、200×300mm、150×600mm、150×900mm、200×600mm、200×900mm(尺寸也可按要求定制)
气化槽气源接口:DN25
冠德QHB气化板工作原理
灰库粉料仓气化装置系统包括粉料仓锥底气化板气化槽、气管、阀门、空气电加热器、流化风机罗茨风机(也可使用压缩空气),加热后的压缩空气通过气化板装置的底部接管引入,透过气化板均匀地进入料层,使仓斗内的物料呈松散状态,并充分流态化,从而避免物料在仓斗内“架拱”“搭桥”现象,增加物料的流动性,保证生产的连续稳定安全运行。
冠德介绍灰仓气化板布置气化槽安装及用气量参考
气化板气化槽以排灰口为中心呈放射状布置在灰库底部,均匀布置;由灰库边缘到卸料口倾斜角度不小于60°;布置面积不小于灰库底面积的15%,并应尽量减少死区。
库底气化槽每平方米气化空气量可按0.8Nm3/min.m2计算;在气化板灰侧的空气压力与灰的堆积密度有关,宜不大于80Kpa;各进气点的进风量应保持均匀稳定,各进气分支管上宜装设流量自动调节阀;靠近库底的侧壁应设人孔门。
灰库锥斗仓出口处配几块气化板
气化板用于锥底灰库底部、灰斗底部,一般接近卸料口处布置2块,锥底处布置4块。
郑州冠德机械提供气化板流化风系统设计布置,气化板制造,气化板安装指导,提供安装图纸和气化风系统设备选型报价,郑州冠德专注于粉体气力输送和灰库设备制造,可按用户需求尺寸加工定制,提供粉体输送设备选型、参数和报价,欢迎咨询洽谈电话0371-85610397。
郑州冠德机械生产制造粉体气力输送设备和终端粉仓配套附属设备,产品有气力喷射泵、粉体气力输送设备、低压连续输送泵、料封泵、输粉机、送粉机、灰库配套设备508真空压力释放阀、双轴加湿搅拌机、干灰散装机、空气电加热器、150×300气化板气化槽等;坚持“打造品质、符合环保”的生产理念,公司具备较为完备的质量管理,产品出厂前均经过试机运行和压力测试,冠德机械数年来从事气力输送系统领域工作,具有比较丰富的设计、制造、指导安装调试经验。
